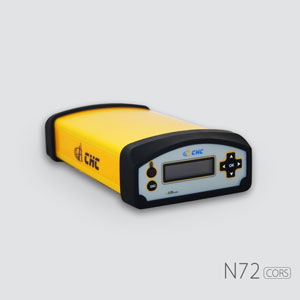

N72是上海華測導航技術股份有限公司基于第三代平臺研發的一款多星多頻分體式北斗參考站接收機，內置藍牙、WI-FI，精度高，穩定性強，已成功應用于各省級北斗地基增強系統的建設。

全方位全星座跟蹤技術
220通道，能夠跟蹤所有現有和計劃中的GNSS衛星星座，包括BDS：B1、B2、B3，GPS：L1C/A、L2C、L2E、L5，GLONASS：L1 C/A、L1P、L2 C/A(僅GLONASS M)、L2P，GIOVE-A：同步L1 BOC、E5A、E5B和E5AltBOC（支持），GIOVE-B：同步L1 CBOC、E5A、E5B和E5AltBOC （支持）。SBAS：L1 C/A， L5支持WASS， EGNOS 和MSAS。
衛星跟蹤
·用于GNSS偽距離測量的高精度多相關器
·未經過濾、未經平滑處理的偽距測量數據噪聲低，多路徑誤差低，時域相關性低，動態響應快
·極低噪聲GNSS載波相位測量，1HZ帶寬的精度優于1mm
·支持以dB-HZ為單位的信噪比
·經過實踐考驗的低高度角跟蹤技術

Linux操作系統
基于Linux操作系統，用戶可通過Web瀏覽器遠程訪問接收機，實現對接收機的不同操作，如：查看狀態、數據記錄、數據輸出、遠程重啟等。支持多用戶、多任務同時操作。

32GB板載內存
內置32GB板載內存，可同時記錄八種不同采樣間隔、不同觀測時間的原始數據，支持循環存儲和FTP推送。支持外接1TB以上外接USB設備。

WI-FI熱點
當N72作為WI-FI熱點時，用戶可通過手機或平板連接N72進行參數設置，當N72作為客戶端時，也可連接其他WI-FI熱點，通過無線網絡將數據發送至控制中心。

智能升級
主機可通過U盤、網頁、云服務器等多種方式進行升級，N72自動上網登陸云平臺，檢測主機當前新固件版本，與自身固件版本作對比，將對比信息顯示在瀏覽器上，用戶可根據需要選擇是否升級，實現了更加智能、人性的遠程功能服務。


多種供電方式
當所有電源斷開再接入時，接收機會自動開機，并按原設置繼續進行工作。集成10000mAh內置鋰電池，可實現16小時連續工作，接收機內置電池可自動進行充電，且充滿后接收機會自動斷開充電電路，以延長電池使用壽命。在外接電源中斷時，內部電池工作如圖UPS，外部供電與內部供電無縫切換。支持風、光、電互補供電。

操作與控制
用戶可通過串口、藍牙、WiFi、液晶屏等方式對接收機進行設置，支持IE、Google Chrome、搜狗、360等瀏覽器訪問接收機，支持多種語言。

“鎂”體“芯”動
鎂合金整機工藝，流線型外殼，屏蔽電磁，保障儀器在極端惡劣條件下正常作業。核“芯”動力帶來高精度、高穩定性的測量體驗。

天線部分

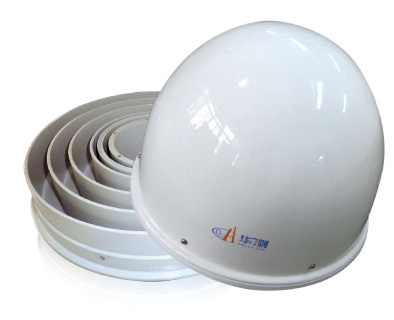

華測扼流圈天線

華測扼流圈天線是公司自主研發生產的一款高精度測量型扼流圈天線，主要應用于大橋監測、滑坡監測等高精度應用領域。天線采用扼流圈設計，有效地減少了測量過程中多路徑效應對精度產生的影響，并采用極低相位中心設計，高增益多饋點天線保證了在更多復雜環境下的工作性能。

工作頻率：1227MHZ±10MHZ、1575MHZ±10MHZ

阻抗：50Ω

駐波比：≤1.5:1

LAN L1增益：38±3dB

LAN L2增益：39±3dB

噪聲：≤1.5dB

極化方式：右旋圓極化

工作電壓：3-12VDC

工作電流：≤40mA

相位中心穩定性≤±1mm

連接器：TNC

重量：≤5.2kg

濕度：100%

工作溫度：－45℃～＋65℃

儲存溫度：－55℃～＋85℃

定位指標


靜態定位


水平：2.5 mm + 0.5 ppm RMS


垂直：5 mm + 0.5 ppm RMS


網絡RTK技術：


水平：8 mm + 1 ppm RMS


垂直：15 mm + 1 ppm RMS


碼差分GNSS定位：


水平： ±0.25 m + 1 ppm RMS


垂直：±0.50 m + 1 ppm RMS


初始化時間：一般 <10 seconds


初始化可靠性：一般 >99.9%


通信指標


3個RS232接口，支持1PPS輸出，支持外接供電、氣象儀、傾斜儀等傳感器，可擴展1個從USB接口，便于拷貝接收機內部數據


1個GNSS天線接口


1個外接主USB接口，可外接1TB的外接USB設備


1個RJ45網口


內置WIFI天線和藍牙天線


數據存儲器


內存32GB，可外接1TB以上外接USB設備


支持八線程獨立存儲，支持循環存儲


數據導出方式： U盤模式數據導出、FTP服務器、FTP客戶端、存儲至外接USB設備


文件格式： HCN，RINEX，BINEX


網絡協議


支持全雙工自適應10/100Base-T


支持、TCPClient、TCPServer、UDP、FTP、NtripCaster、NtripServer、NtripClient、HTTP、HTTPS等協議


支持10個數據流同時發送


輸出頻率：1Hz、2 Hz、5Hz、10 Hz、20 Hz、50 Hz


輸入/輸出


差分數據格式：CMR，CMR+，CMRx，RTCM 2.x，RTCM 3.x


位置/狀態的輸入輸出：NMEA – 0183，GSOF


可達50HZ的原始數據輸出


1PPS輸出


事件輸入


原始數據：HUACE、RTCM2.X、RTCM3.x


用戶界面


OLED液晶顯示屏


7個按鍵，1個電源指示燈


Web用戶界面


電源


寬電壓供電 9~36 V DC


內置電池，可實現16小時連續作業，與配置相關，電池便于拆卸與更換


外部供電與/內部供電無縫切換


外部電源輸入電壓為≥11 V DC時，內部電池開始充電


額定功率 3.0W


過壓保護，電源穩壓


電源防雷


符合認證


FCC認證，F(xiàn)CC 15.247


CE認證


CMC認證


工作環境


工作溫度： -45℃—+75℃


存儲溫度： -50℃—85℃


防水防塵： IP68


濕度：100%無冷凝


抗沖擊： 沖擊：IEC68-2-27，抗1米跌落


物理規格


重量：2.1kg


材質：鎂合金


外形尺寸：(L x W x H)：26.5 cm x 14.3 cm x 6.8 cm


接口有保護套，可外掛和固定，有防雷接地點
